设计原理

ZOER500绝缘监测仪采用直流注入法电机绕组等进行绝缘测量，测试电压为DC500V/DC24V(支持定制)，通过仪表使能开关与控制电机启动开关联锁，实现电机回路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，本仪表可对三路电机回路进行测量。

主要功能

适用于1140V以下发电机或电动机绕组绝缘检测；

三路独立测量对地绝缘电阻:

三路独立继电器报警输出;

具备远程测试、复位功能;

带背光的LCD屏显示，可查看设置各项参数;

RS-485接口通信，采用Modbus协议;

测量过程全自动，亦可手动开启测量;

测量电压为DC500V/DC24V。

配定制耦合器可用于中高压在线及离线监测。

应用行业

电厂、化工厂、泵站、油库、石油等需要使用电机的行业。

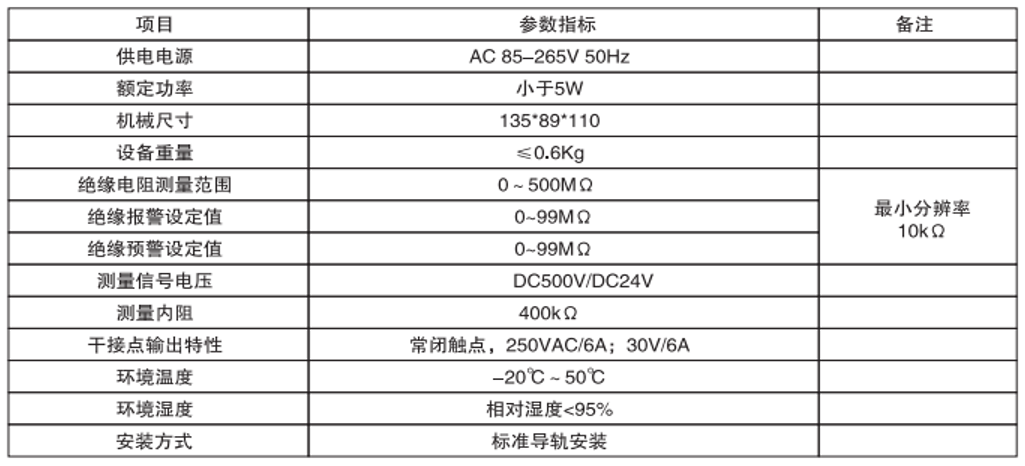

技术参数

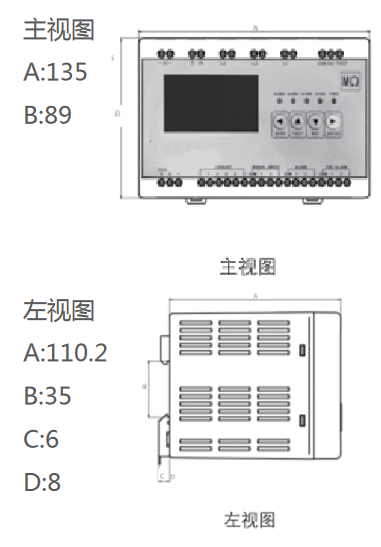

安装尺寸:(单位:mm)
