设计原理

ZOER500W绝缘监测仪是根据风力发电机应用特点而推出的风力发电机组在线绝缘监测装置，采用直流注入法对电缆或电机绕组等进行绝缘测量，测试电压为DC500v，仪器与风力发电机回路联锁控制，自动实现发电机运行时绝缘监测仪退出监测与电网分离，发电机停机时绝缘监测仪自动开始对发电机定子绕组对地、转子绕组对地、及定子绕组对转子绕组之间进行绝缘检测。

主要功能

适用于1140V以下风力发电机;

对发电机定子绕组对地、转子绕组对地、及定子绕组对转子绕组之间这三路进行绝缘检测;

三路独立继电器报警输出;

测试、复位功能;

带背光的LCD屏显示，可查看设置各项参数;

RS-485接口通信，采用Modbus协议;

测量过程全自动，亦可手动开启测量。

应用行业

风力发电

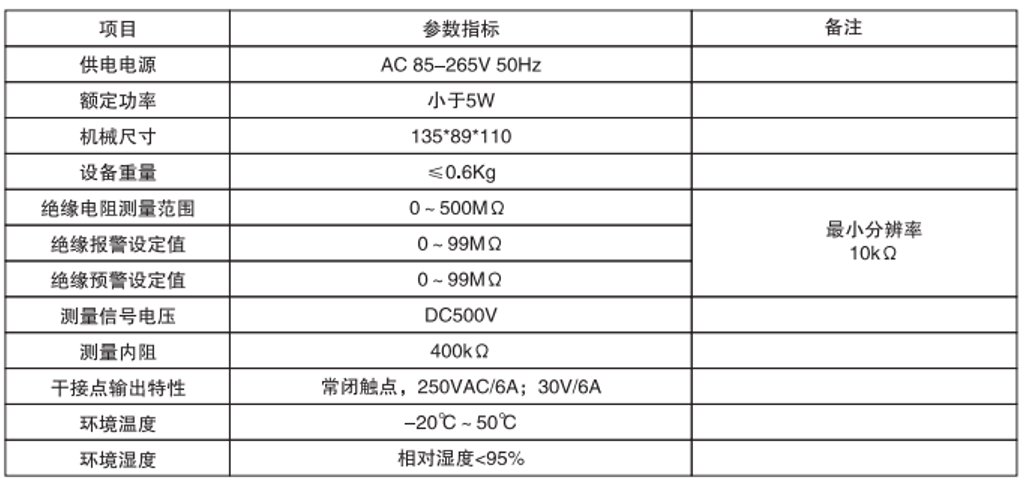

技术参数

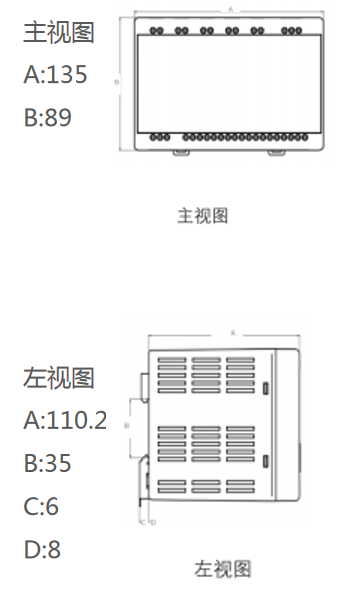

安装尺寸:(单位:mm)
