设计原理

ZOER560绝缘仪采用直流注入法，将直流电压注入三相电机任意一相进行绝缘监测，测量电压DC50V/DC500V,通过仪表使能开关控制绝缘监测仪自动开始对线路进行绝缘监测，本仪器可对三相电机回路进行测量。

其中ZOER560分为ZOER560-S以及ZOER560-M两种型号，其中ZOER560-S版本为单机版本，ZOER560-M为搭配ZYCM巡检模块的多机版本。

主要功能

ZOER560-S能够实时监测电机的绝缘电阻

ZOER560-S 在设备断电后能够自动监测绝缘阻值，用户可根据自身设定停机后冷机时间以及监测间隔时间。

通过极化指数（PI）和介电吸收比（DAR）对绝缘材料性能进行精准评估。

实时监测电机运行过程中的剩余电流变化，有效预防异常情况发生。

测量电压支持DC500V/50V切换

可根据实际需求自定义测量时间，进一步提升测量效率。

应用行业

电厂、化工厂、泵站、油库等需要使用电机的行业

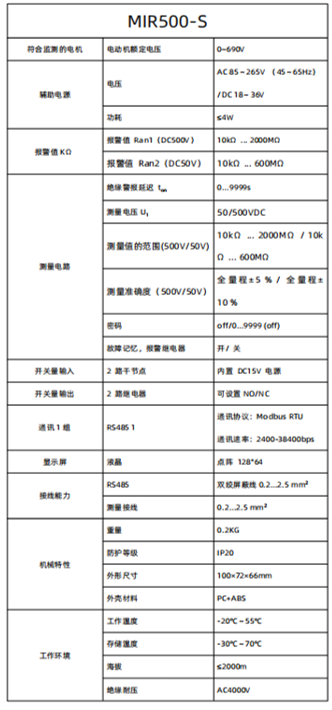

技术参数

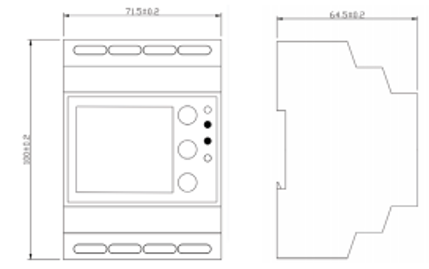

安装尺寸:(单位:mm)
