ZOER5890地线连续性检测监控器是一款能够精准检测电阻接地系统的接地故障，并对回路完整性进行有效监测的专业设备。其主要运用于监测拉铲挖掘机、采掘电铲，岸到船电缆、码头用起重机、堆垛运输机、潜水泵、移动式输送机等大型移动设备上的拖拽电缆方面。

设计原理：

接地故障检测：通过窗口式电流传感器捕捉基频零序电流，自动校验传感器连接状态与短路情况，实现可靠检测。

接地检测电路：具备 30VDC 安全开路电压与＞100mA 输出驱动电流，通过外置可更换检测熔丝、电阻插入测试等设计，确保接地回路检测的准确性与稳定性。

核心架构：基于微处理器实现数据快速处理与分析，为接地故障与回路检测提供精准判断依据。

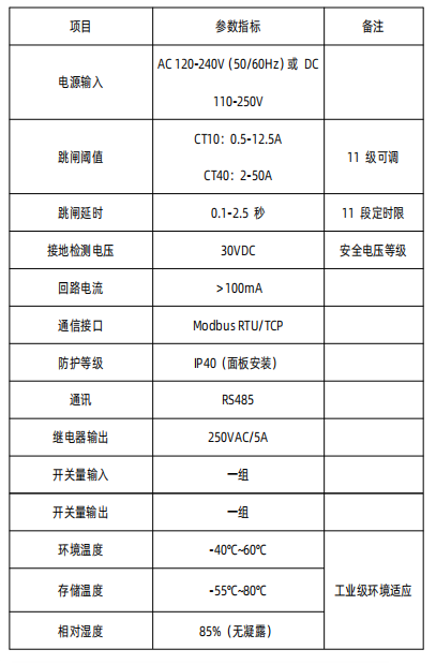

技术参数

组成部分

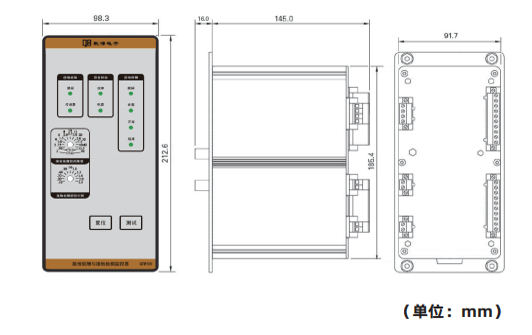

ZOER5890接地故障与回路检测模块：通过电流传感器实时监测零序电流，支持 11 级可调跳闸阈值（0.5-50A）与 11 段定时限延时

（0.1-2.5 秒），实现选择性保护；采用 30Vdc 安全电压检测回路电阻，支持短路 / 开路检测。

CT零序电流传感器：实时采集零序电流信号

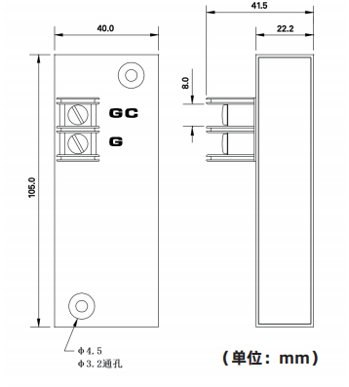

GF12齐纳终端模块：构建接地检测终端回路节点
