系统架构
从物理上，整个平台分为四层。底层是各类传感器和仪表，上一层是物联网关，网关上层为云平台服务层（可部署在公有云上，也可以是私有服务器），云平台之上是电脑手机或平板电脑（运行WEB应用或APP应用）。
功能介绍
实时监控

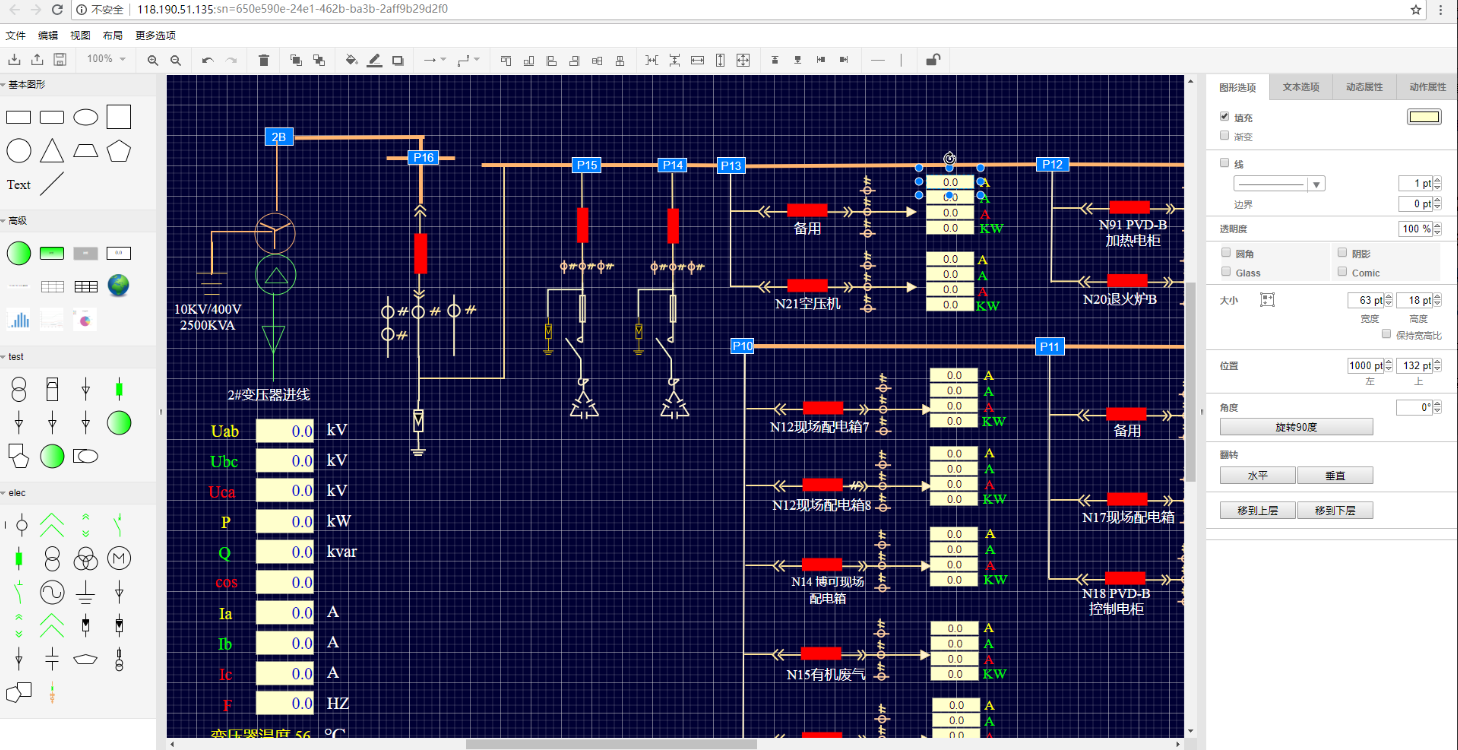

a. 实时动态的一次接线图
监测整体配电网络的各类运行参数，支持通过浏览器在线设计接线图等各类监控画面，画面实时刷新，自动同步到APP。用户可自建自定义图形库，管理常用图元控件。
b. 环境参数监测
实时监测配电室、开关柜等区域的环境参数，如温度、湿度、漏水监测、烟感报警灯等。
c. 通讯状态监测
实时监测远程数据采集终端DTU或集中器的通讯状态，实时显示电力运维平台与远程数据采集终端的通讯状态是否正常。
d.变压器监测
负载率监测，变压器温度监测，
e.视频监控
支持视频实时监控，可远程视频指导现场操作。可实现告警、视频联动。
f.远程控制
遥控/遥调，操作鉴权
自动控制计划：定时控制，控制记录
g.3D监控
对开关柜、变压器等一次设备进行3D建模，可直观展示设备运行状态，故障位置等信息。
故障报警
a.报警概览
故障报警管理主要实现对配电室设备运行故障的监视功能，实现即时告警，精确定位。通过故障管理功能，用户可对告警进行实时的监控，系统提供了故障智能诊断功能，以提高故障发现、故障处理的效率，减小故障造成的影响，更加有效的保障安全运行；云平台为用户提供了告警的实时监控浏览与查询。
b.报警规则
遥测量告警：选择需配置的配电回路及该配电回路所需报警的变量类型，可配置配电系统遥测量的实时告警规则，以及配置各报警类型的报警值，报警级别，报警信息。
遥信量报警：配置开关量的报警规则，可以是分断报警或是闭合报警，也可设置变位报警。
c.报警推送规则
告警可设定等级，可分组/分区。不同的告警可设定通知给不同的用户。告警通知支持实时短信、APP通知等方式。当平台采集到告警信息后，根据所设置的告警通知规则，将告警信息发送到相关运维人员的手机里，从而使得运维管理人员在第一时间内了解运行状态、获知故障信息，并及时地处理故障。
d.告警联动
告警可直接创建任务，告警任务可关联查看。
可视化

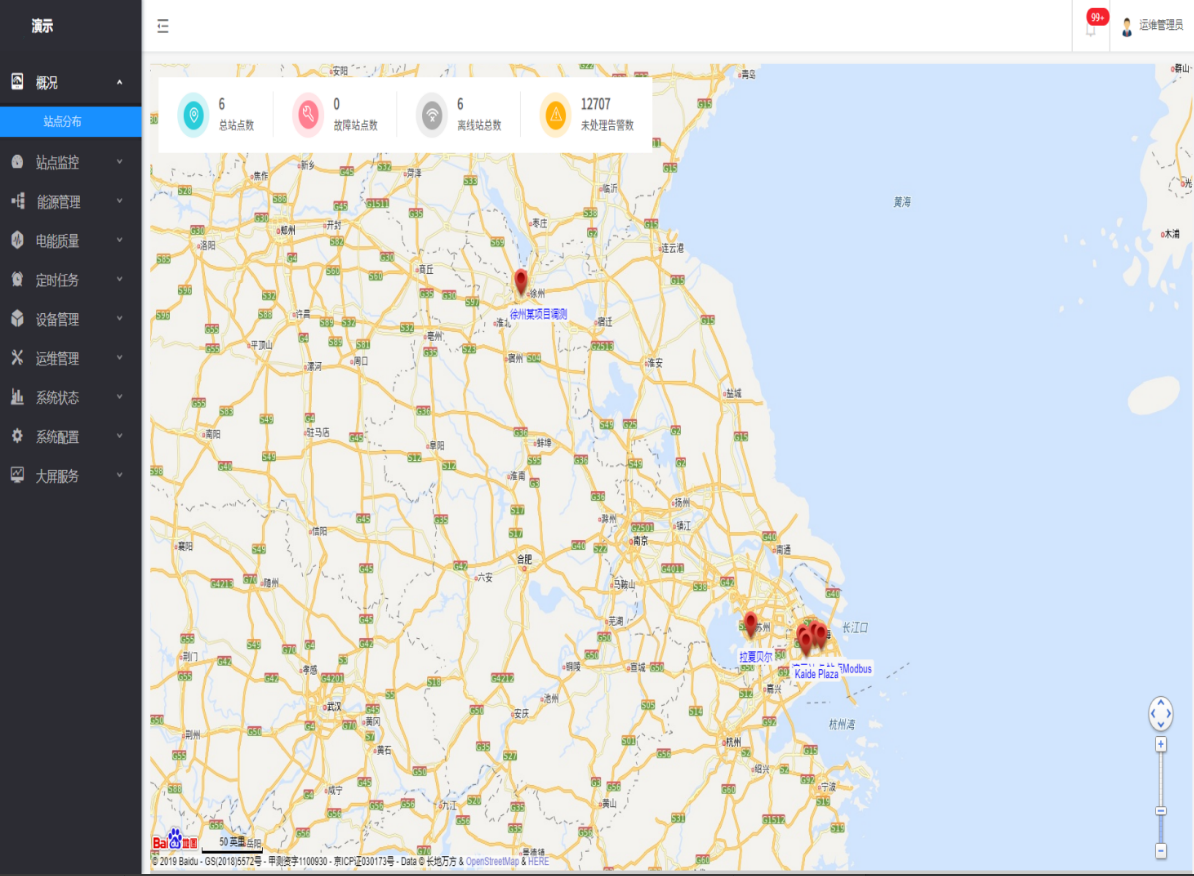

a.地图导航
结合电子地图显示配电室的分布情况，并汇总配电室所数量、累计装机容量、累计运行容量等信息，点击站点图标可跳转至配电室详细信息
b.配电室概况
显示某个配电室的基本信息（电压等级、变压器台数、装机容量、运行容量）、运行状态（功率、环境温湿度等）、事件信息（遥信事件、遥测事件）、当日用能情况（逐时用能趋势、环比用能情况）。显示内容客户自定义，可通过拖拉方式实现配置。

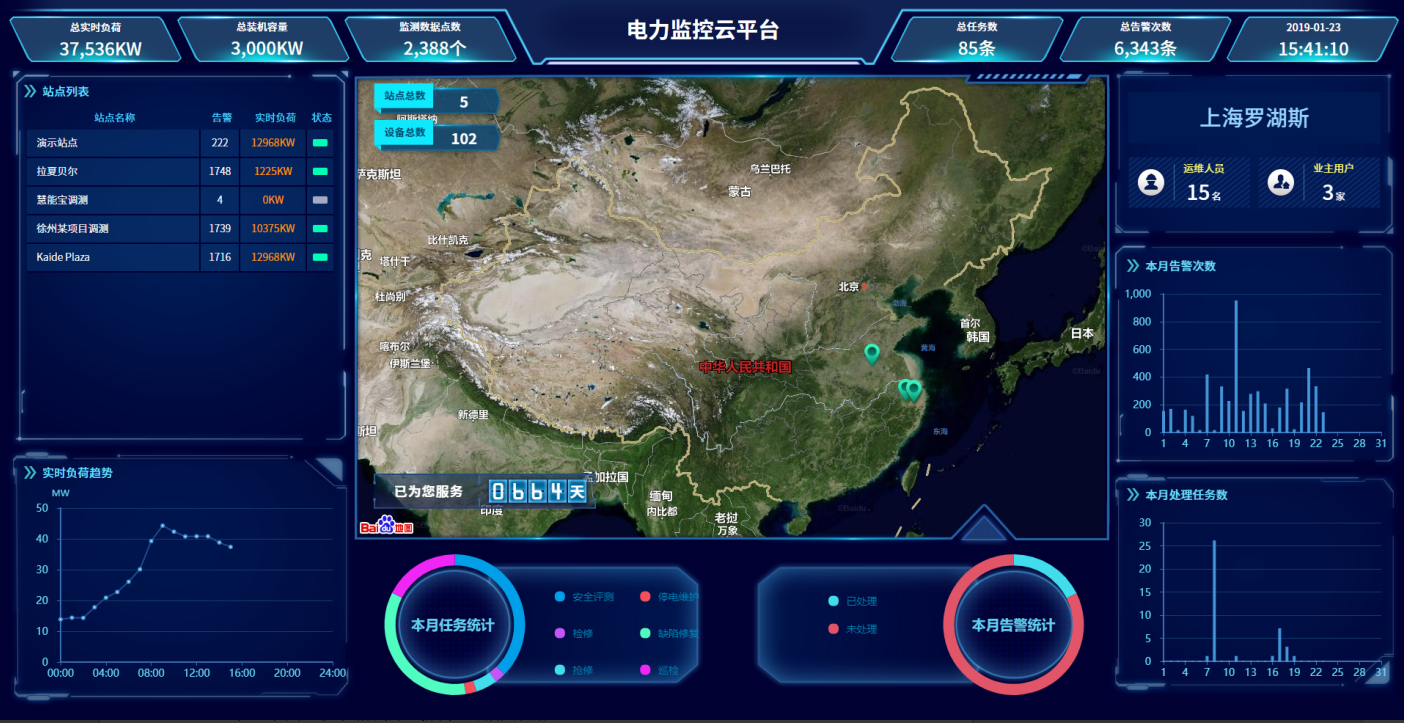

c.大屏显示画面
能耗统计
部门能耗
可以选择查询的条件：企业、能源类型、时间类型、时间段。左上角是企业内部的监测点分布的设备树，右边是饼图是能耗占比。柱形图是查询时间段的能耗显示。下面是以表格的形式展示出用能数据。
分项能耗
分项能耗是对能耗分类的统计，以办公用电、照明、空调、动力、后勤等为类别。上面是查询的条件：企业、能源类型、时间类型、时间段。信息以柱状图、饼图、表格三种显示展示。以不同的展示，展示企业的用电种类的占比。
能耗排名
上面是查询的条件：企业、能源类型、时间类型、时间段。下栏左侧展示出了企业内不同部分的能耗排名，点击部门，在右侧栏展示出此部门的设备能耗排名。
能耗分析
企业用能分析
点击左上角的企业部门树，可以在右侧出现用能趋势、当期综合能耗、同期综合能耗、综合能耗同比增长率、综合能耗环比增长率的柱状图和折线图展示。同时展示功能可以自行选择。下栏一表格的形式展示企业（部门）每日用能情况，并形成企业能耗对比（对比时间可选），通过颜色的变化形象的展示出能源的增减情况。
部门用能分析
部门用能分析，该模块分析企业内各个部门的能耗情况及该部门下各个监测点的能耗情况。
设备用能分析

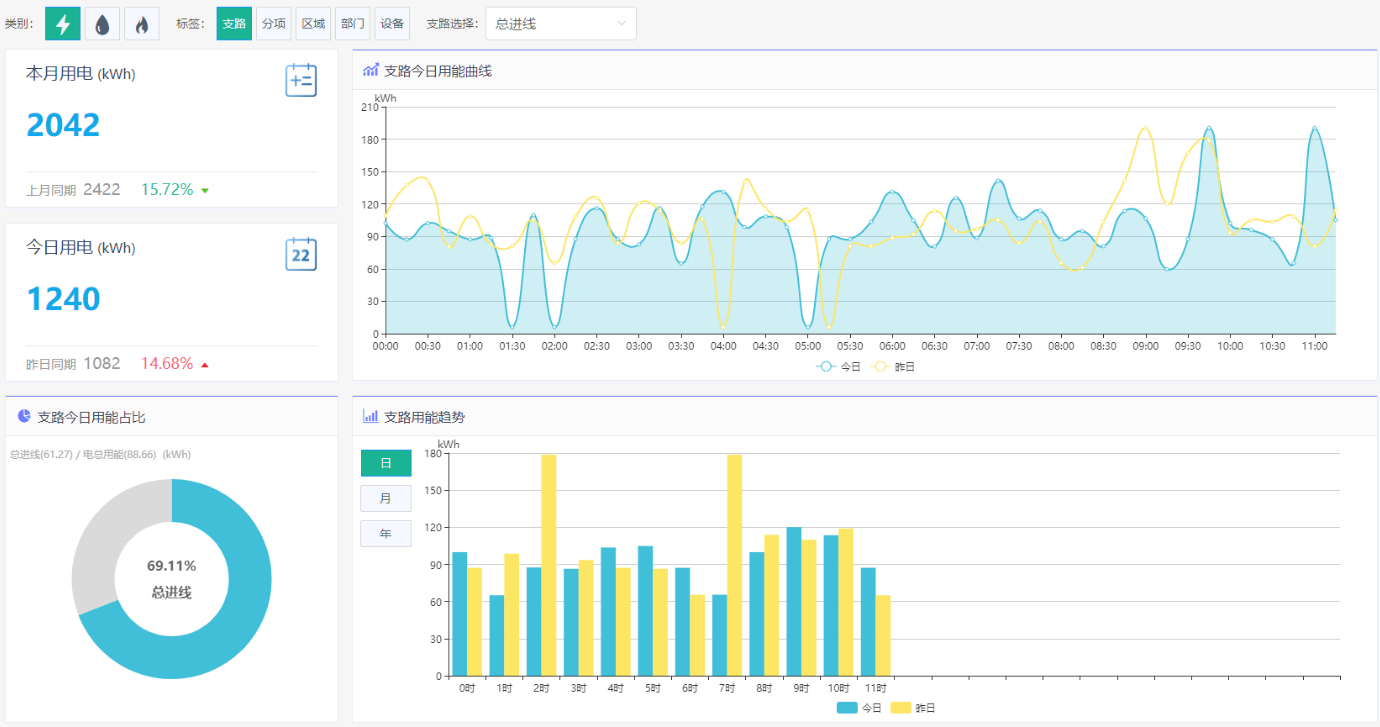

设备用能分析模块，利用图表曲线、柱状图等图表形式，详细的展示了某一个设备一天内各个小时的负荷曲线、各个小时的用电量。
设备管理
a.设备台账
设备的内部标识、名称、类型、厂商等基本信息；配置配电室、配电柜、设备、采集设备之间的一一对应关系。管理分类、用途分类、安装位置、购买时间、终止使用时间、保养周期等。

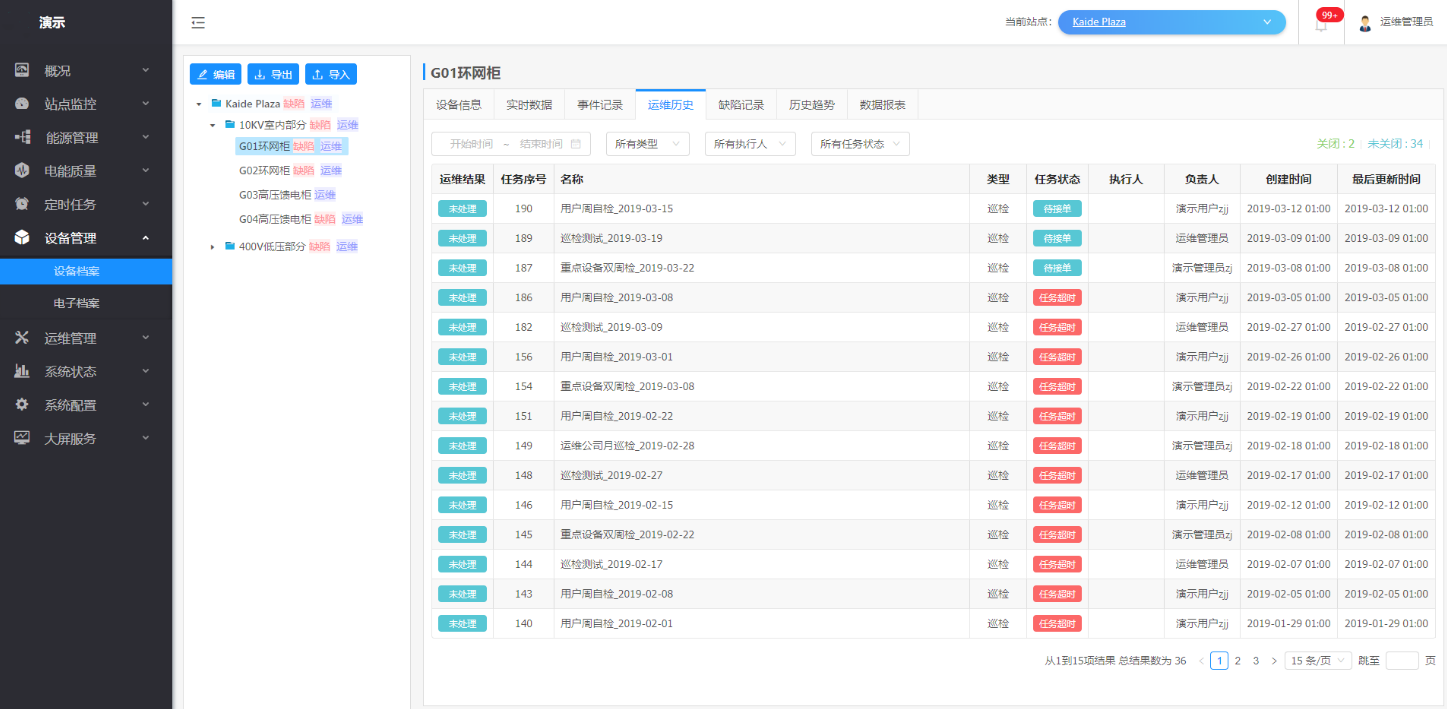

b.设备故障和维修记录管理。
对设备的所有相关告警、故障信息以及维修记录做全面记录，可通过扫描设备二维码随时查询。
c. 数字资产管理，电子档案
配电室的图纸、检测试验报告等电子材料可上传到云平台上进行管理。所有现场设备的产品信息、使用手册、告警和故障记录、检修维修记录等都在云平台上管理纪录。
以上所有电子资料和信息都可以在APP上在线查看。
数据分析
系统提供灵活和强大的数据查询、统计、分析、发布及报表展现等功能，用户可以通过该模块获得各方面的报表和图表数据。

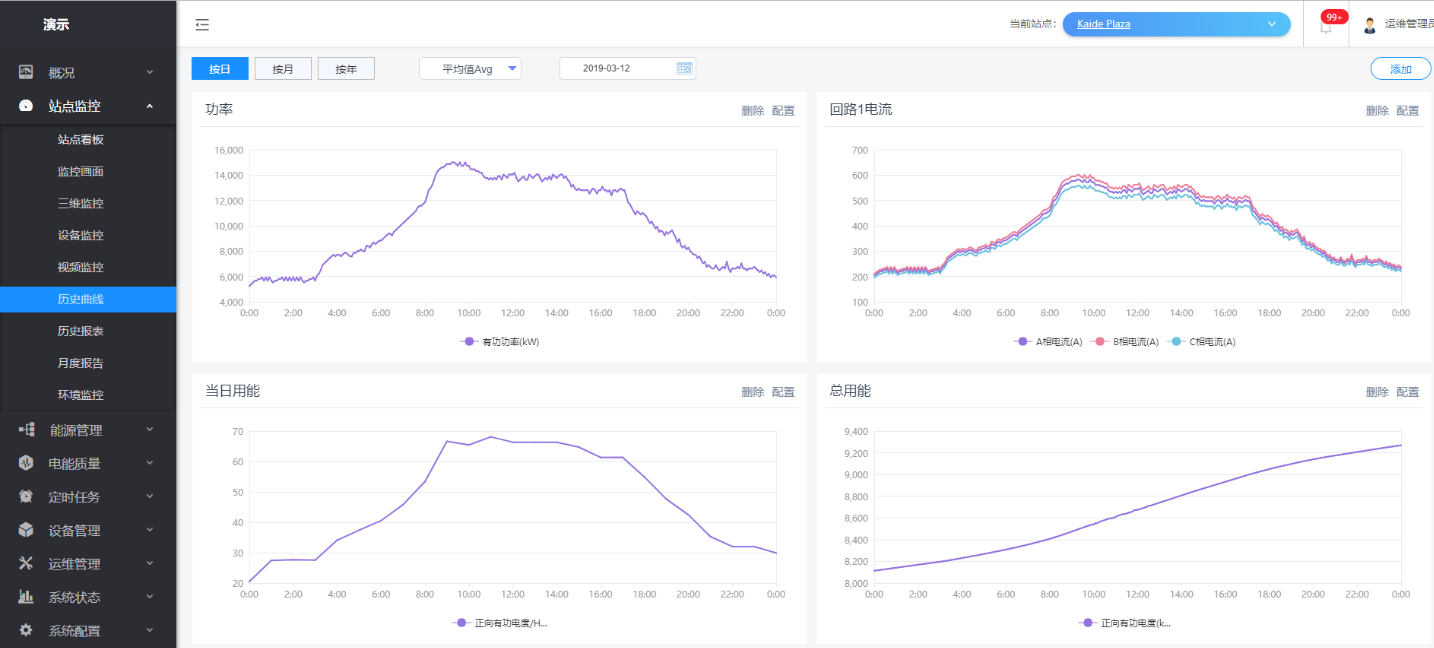

A. 历史曲线
B. 报表
C. 运行报告

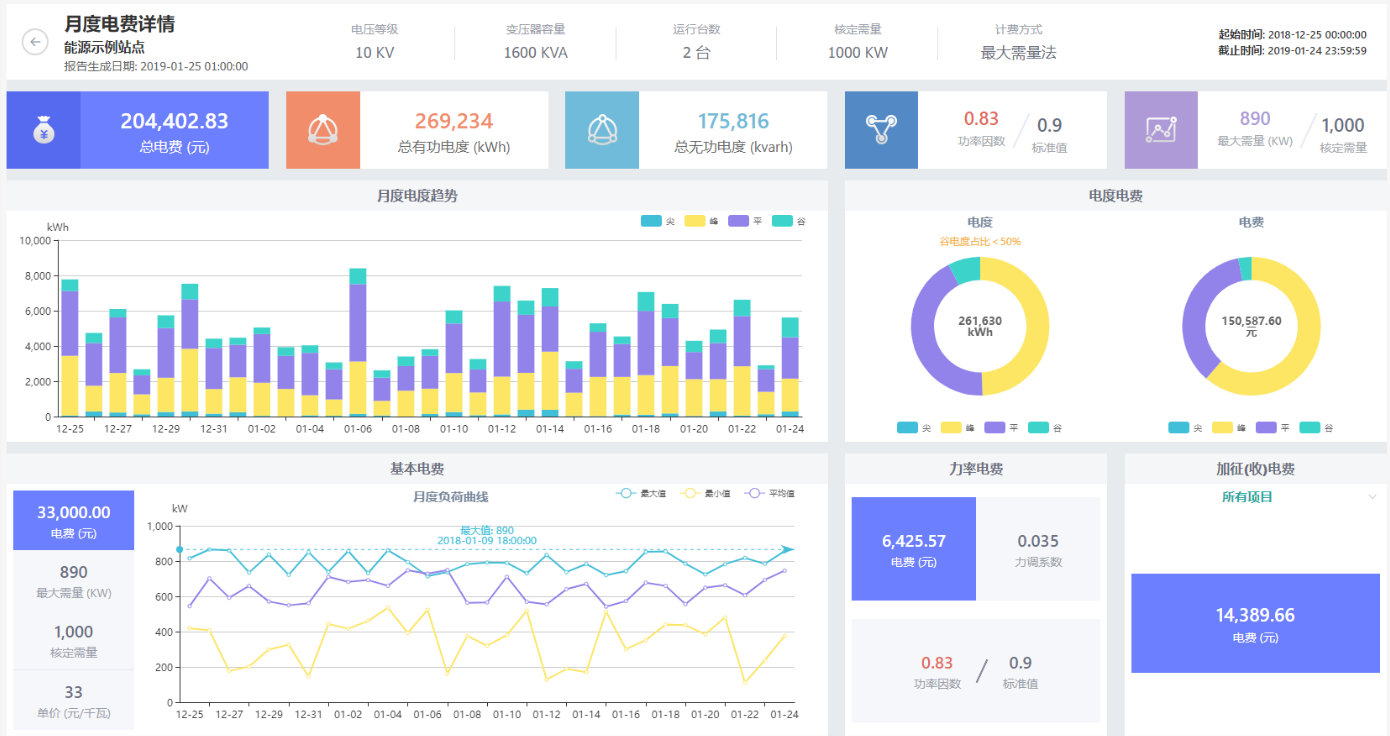

D. 电费报告
能源费用优化
报容报需：通过可视化的曲线图，实时掌握最大需量值，分析用户按容电与按需电费的对比，通过平台分析，智能推荐用户哪种电费报装更经济，节省电费。
电费分析与优化电费：实时采集计算用户月度平均功率因数，设定阀值，智能提醒用户及时处理，避免罚款。

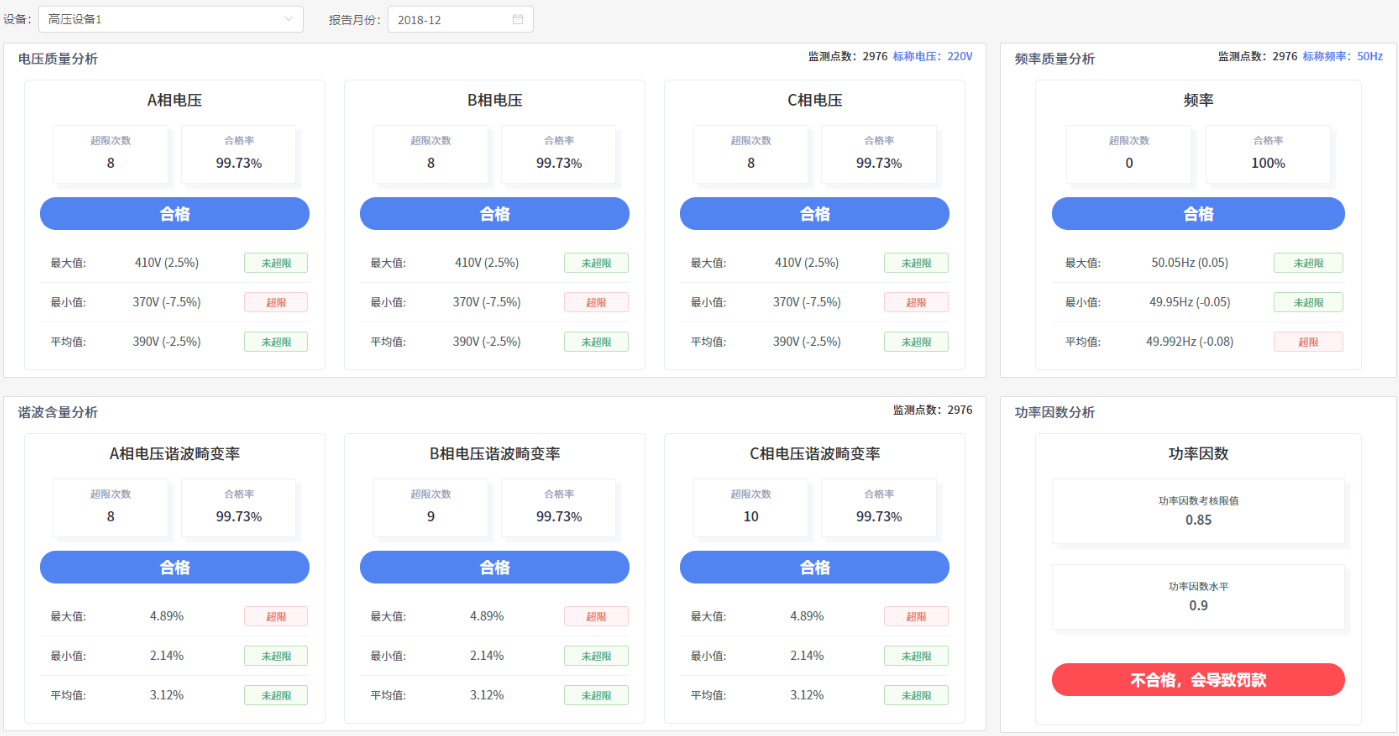

电能质量
平台可图形化展示线路的实时电能质量情况
平台按月为单位统计各项电能质量参数，给出电能质量报告。电能质量报告为电能质量治理提供精确的数据依据。
移动端APP
实时监控

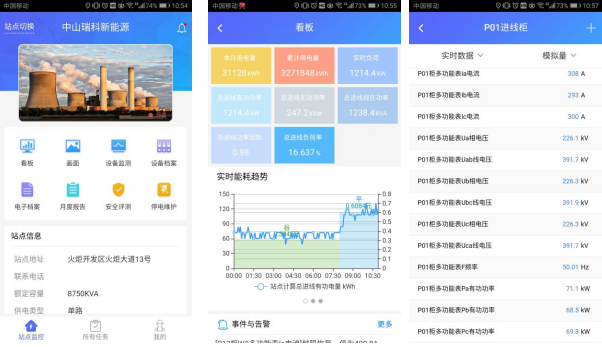

1、站点信息总览：通过APP可直观看到配电室的运行状态、通讯状态和概要信息。有问题的站点会通过醒目的方式提醒运维人员。通过APP的站点看板，运维人员可以看到配电室的主要运行数据和负荷运行趋势。

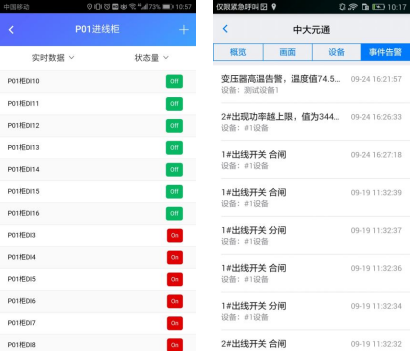

2、站点实时运行数据：可以查看设备的所有实时运行数据，模拟量和状态量分类显示，更新周期达到秒级。
3、告警：各类告警信息同时通过APP消息推送和短信发送给运维人员。所有的告警信息都会永久记录，随时可查。

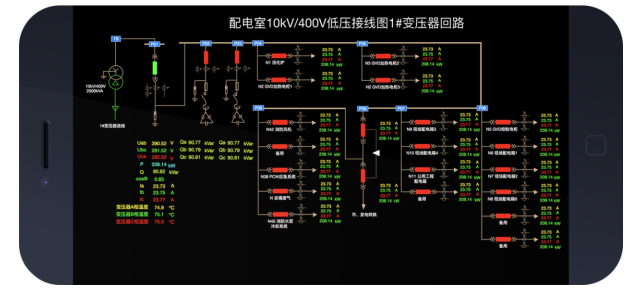

4、高低压一次接线图：APP上可查看配电室一次系统图，采用H5矢量图方式，画面数据实时更新。每个配电室最多可支持128个画面，同时支持自动根据画面布局切换手机横竖屏。

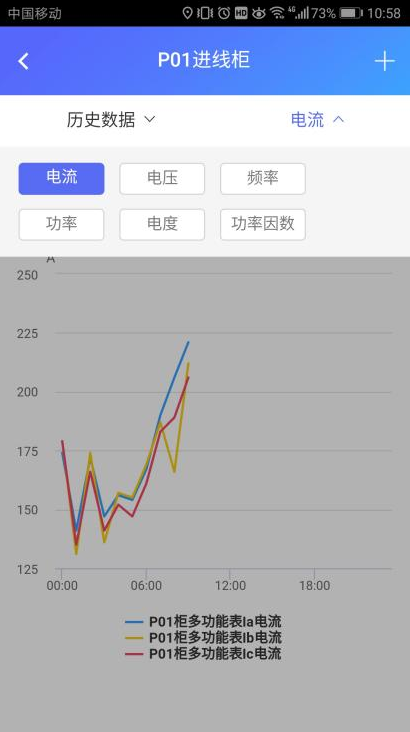

5、历史数据: APP可按照线路、类型查询任意时段的历史数据，支持同类数据对比查看。
设备管理

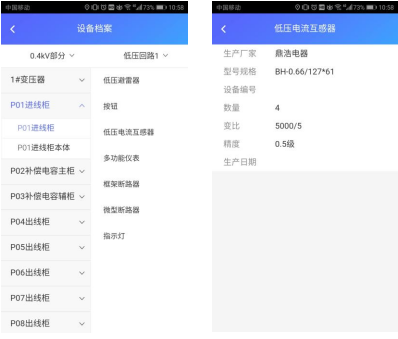

1、设备信息管理：APP可查询到配电室所有设备的详细信息，支持扫码查询。
2、配电室电子档案管理：APP可查询到配电室的各类电子档案，如图纸、测试报告、检测报告、巡检报告、检修记录等等。信息分类存储，可在线查看。
