系统架构

系统架构介绍：光伏服务管理系统划分为四层，数据采集层、网络传输层、平台层、应用层。

感知采集层：通过数据采集接口服务，实现企业智能仪表、汇流箱、逆变器、气象仪等设备的数据的采集，为上层光伏服务管理系统提供基础数据。

网络传输层：系统平台采集的所有能源数据，通过有线、无线的公用网络或专用网络，传输到云平台进行集中管理。

服务应用层：按照云计算体系架构，服务应用层划分为IaaS、PaaS、SaaS三层。IaaS层为光伏服务管理系统提供基础的网络硬件设施服务；PaaS层提供光伏服务管理系统运行所需的软件环境及开发环境；SaaS层是为最终用户提供光伏服务管理业务服务。

终端展示层：最终用户可以通过PC终端、移动终端、监控中心大屏幕等多种方式，访问、监控和操作光伏服务管理系统的业务功能。

功能介绍

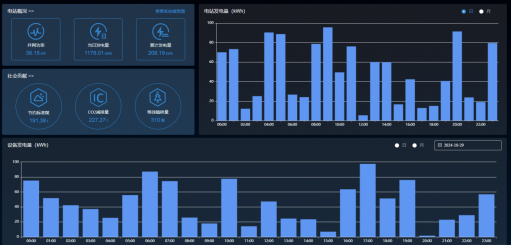

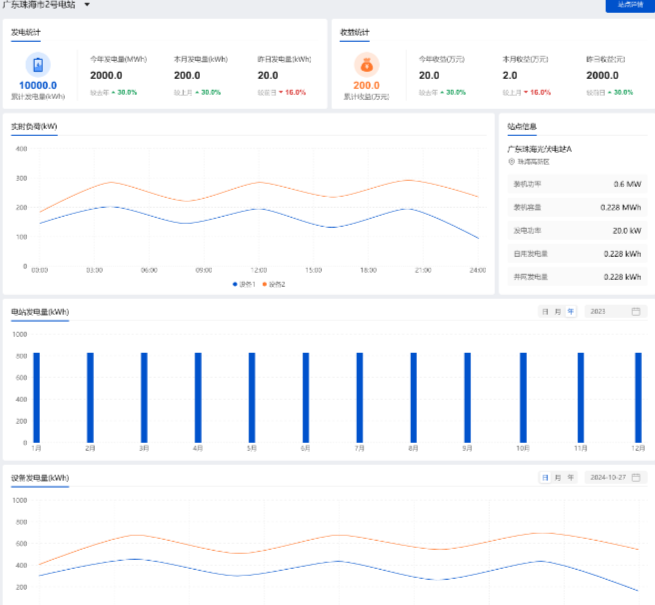

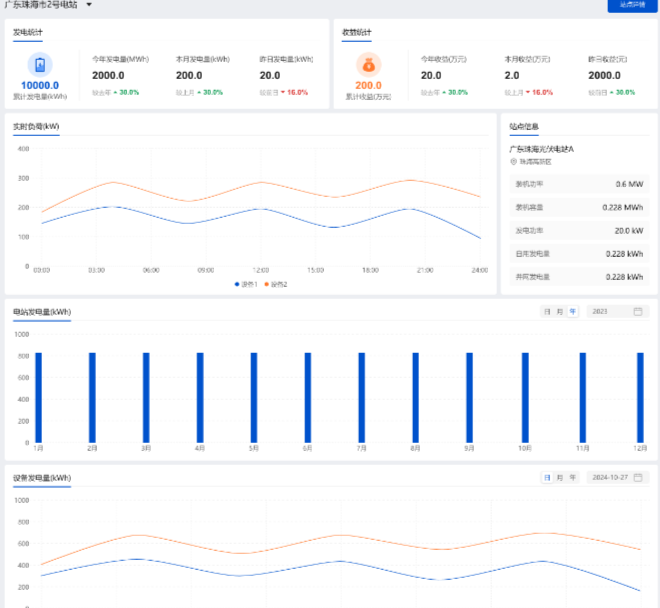

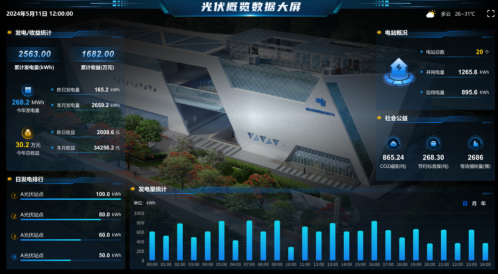

光伏综览

显示光伏电站装机容量、发电量统计数据以及环境参数信息。对变压器进出线电流、电压、功率等信息进行实时监测显示，为变压器的管理提供数据依据。

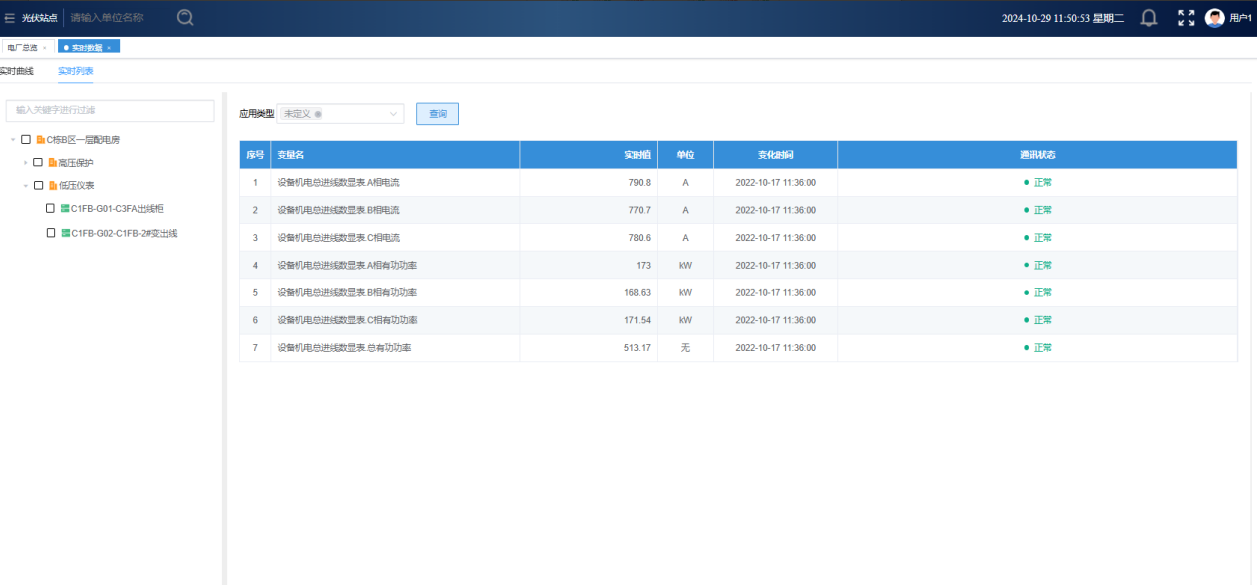

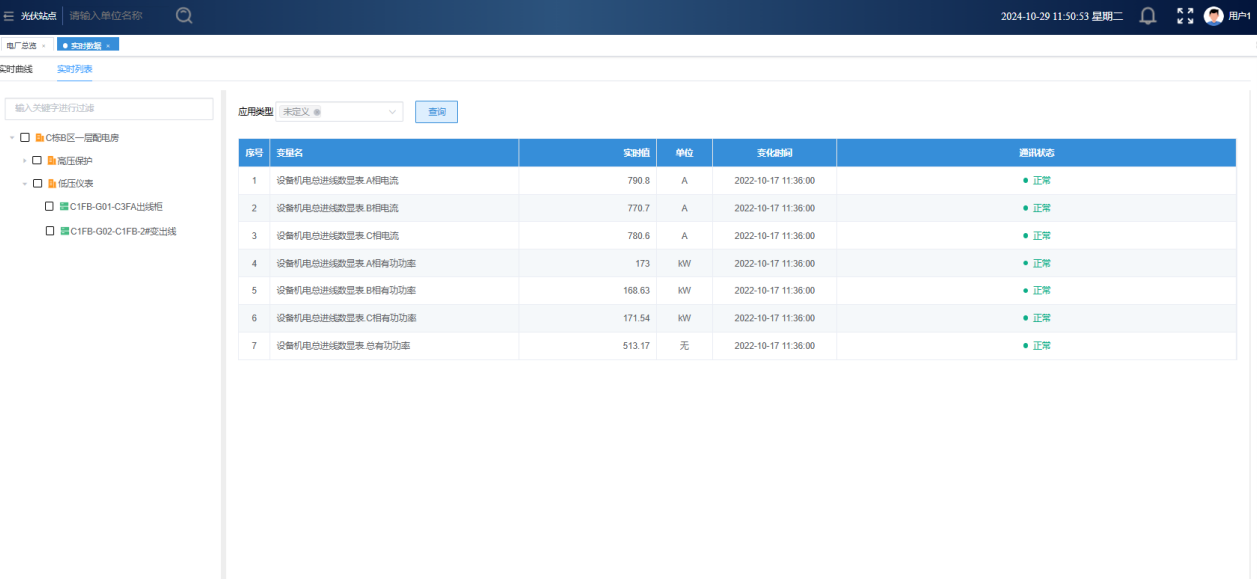

汇流箱、逆变器监控

实时采集汇流箱、逆变器运行数据，并以图形的方式展示出来，方便管理人员及时直观的了解系统运行状况。

SVG，直流屏，环境监控，绝缘检测等对画面、电表监测环境温度、光照度、湿度，光伏阵列的充电电压及电流、蓄电池电压及温度等信息进行实时监控；并对故障点进行异常显示与报警提示。

数据查询

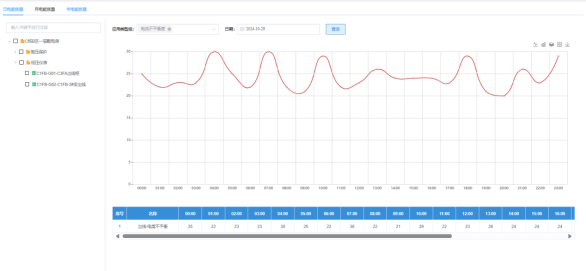

可绘制显示逆变器电压时间曲线、功率时间曲线等，直流侧输入电流实时曲线、交流侧逆变输出电流曲线，并采集与显示日发电量等电参量。

运行分析

对光伏电站设备运行数据按日、周、月、季、年的时间进行分析；对发电量可形成月棒图及年度棒图显示，并折算成二氧化碳、二氧化硫减排量值。

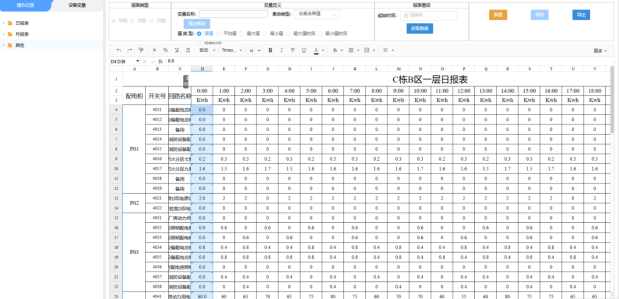

报表查询、事件告警管理

提供丰富的报表，提供日常运行报表和能源报表，可自定义报表模板和能耗越限值，当能耗数据达到或超出越限值时，通过短信、手机APP推送、语音告警等多种告警方式通知用户。

电能质量

对高次谐波、电压波动、三相不平衡度等电能质量参数的实时监测和告警，为光伏电站分析并网产生的电能质量问题提供数据，并指导管理人员调整设备，降低并网时因电能质量问题而产生的影响。
